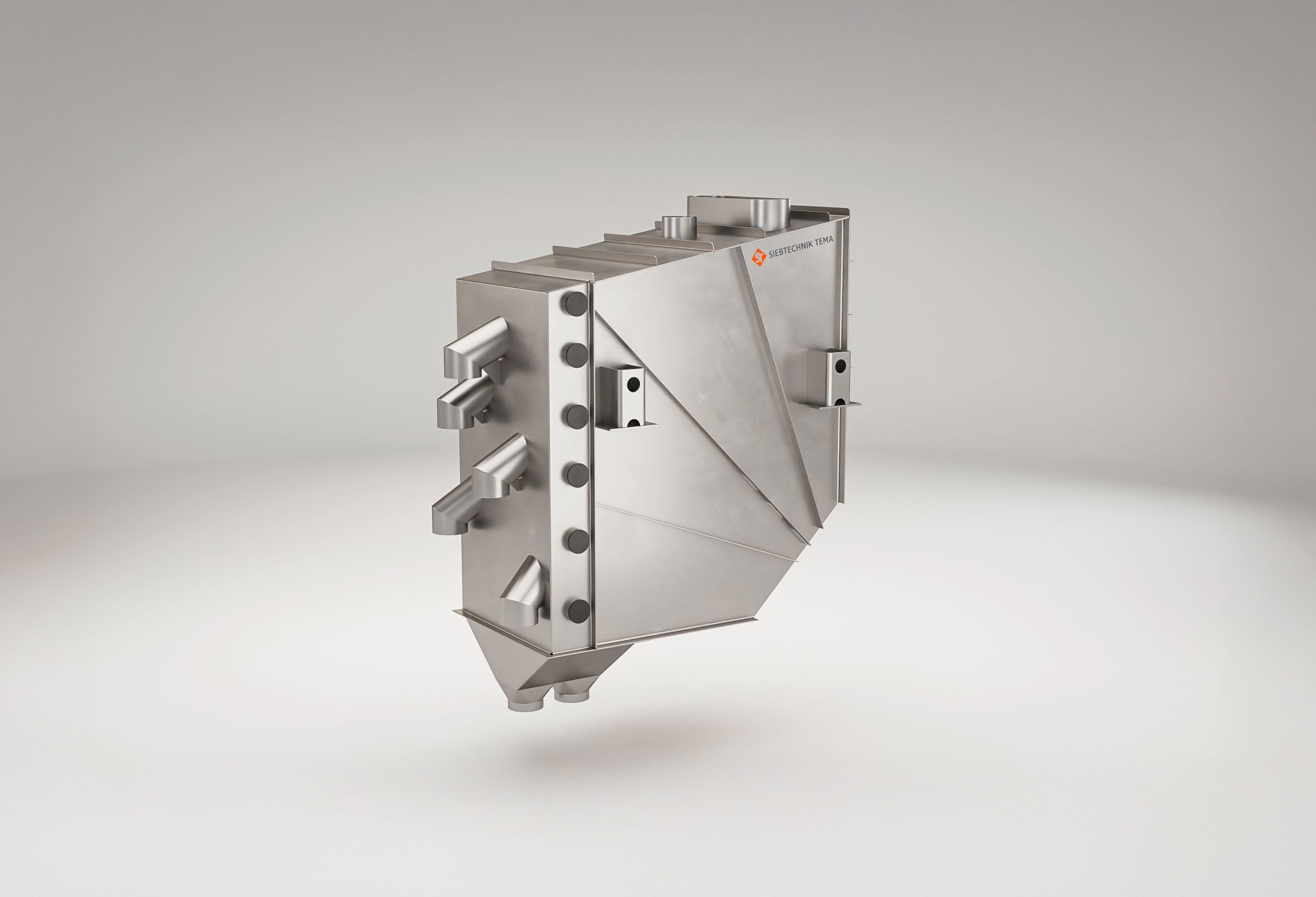

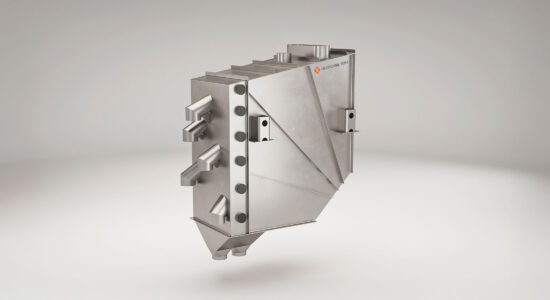

Multiple Deck Sizer MDS

MDS-Maschinenkonzept

Bewährtes Siebprinzip modular weiterentwickelt

Der Multiple Deck Sizer basiert auf einem bewährten Sizer-Prinzip, das SIEBTECHNIK konstruktiv weiterentwickelt und mit einem modularen Maschinenkonzept verbunden hat. Im Mittelpunkt stehen die Anpassung an unterschiedliche Trennaufgaben und wartungsfreundliche Baugruppen.

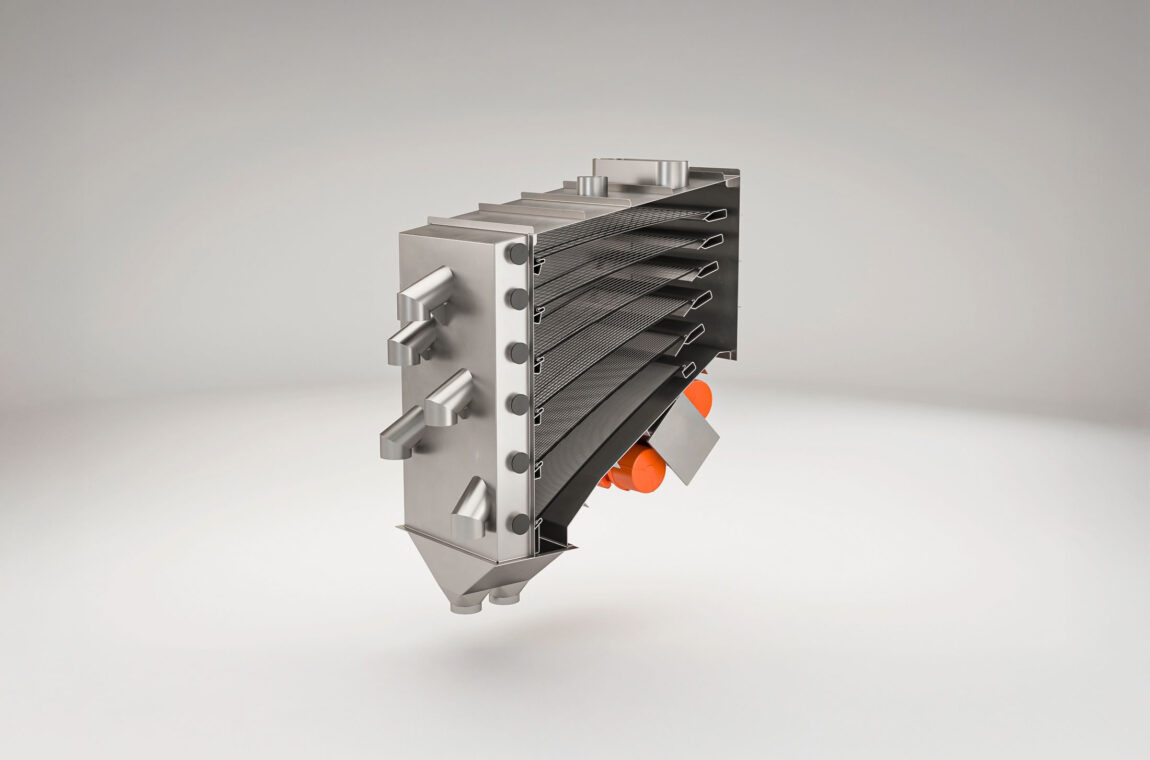

Mehrere übereinander angeordnete Siebdecks mit unterschiedlichen Neigungen ermöglichen eine große Siebfläche bei vergleichsweise geringem Platzbedarf. Das schafft Möglichkeiten sowohl für Neuanlagen als auch für Anwendungen mit begrenztem Einbauraum.

Die kurze Verweildauer des Siebguts führt zu einem geringen Materialvolumen innerhalb der Maschine. Dadurch werden keine großvolumigen Feinguttrichter benötigt. Einlauf- und Auslaufstutzen können auf das Siebgut abgestimmt ausgeführt werden.

Die kompakte Maschinengeometrie kann zudem den konstruktiven Aufwand für die Einbindung in die Anlage reduzieren.

Betriebsverhalten und Funktionsprinzip

Das Aufgabegut gelangt über einen Aufgabestutzen in die Maschine und wird bei Bedarf über eine Verteilerrinne gleichmäßig über die Siebbreite verteilt. Die lineare Schwingbewegung transportiert und lockert das Material auf den geneigten Siebbelägen.

Beim Passieren der einzelnen Siebdecks wird das Material schrittweise nach Korngröße klassiert und über die vorgesehenen Ausläufe abgeführt.

Durch die Verteilung des Siebguts auf mehrere Siebdecks bleibt die Materialschicht vergleichsweise dünn. Diese Dünnbettsiebung unterstützt den Kontakt der Partikel mit dem Siebbelag und ermöglicht eine weitgehend ungehinderte Bewegung des Materials. Auf den oberen Siebdecks wird das Siebgut zusätzlich aufgelockert, sodass Agglomerate frühzeitig zerfallen können. Dadurch werden Haft- und Schleppkorn reduziert und weniger Unterkorn mit dem Siebüberlauf ausgetragen.

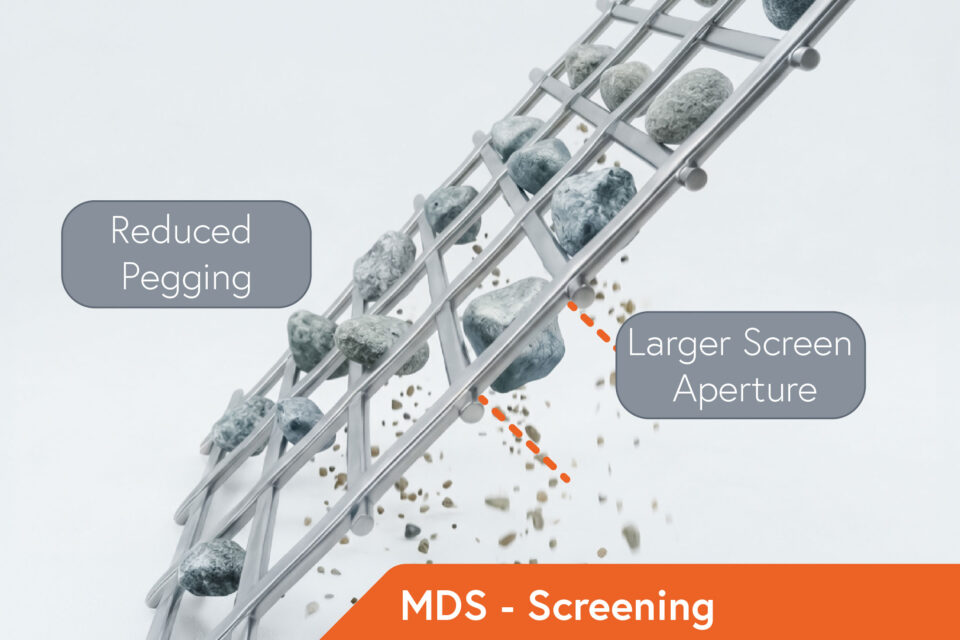

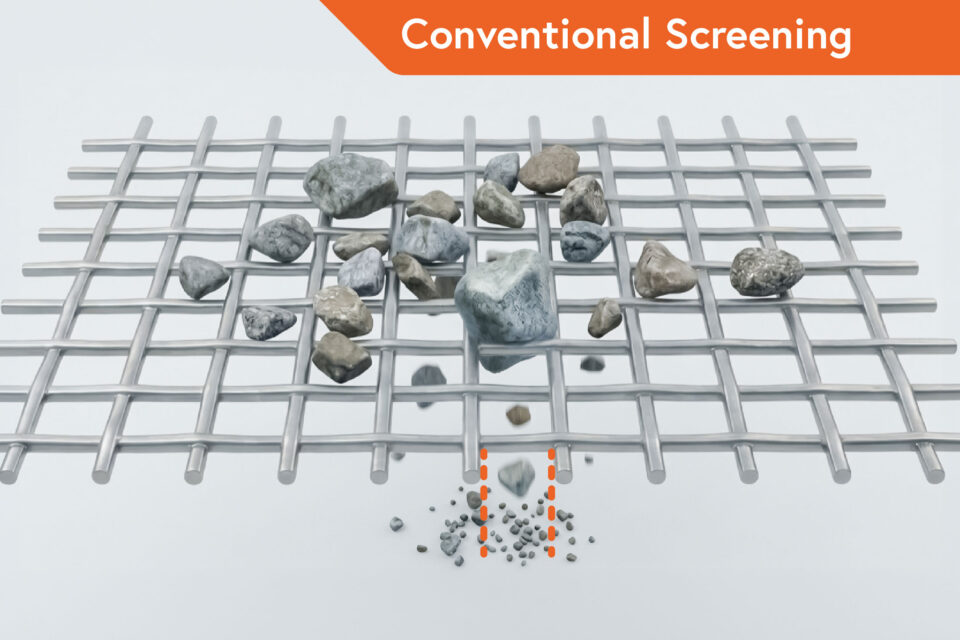

Ein wesentliches Merkmal des MDS-Prinzips ist die im Verhältnis zum Trennschnitt größere Sieböffnung. Dadurch steht eine größere freie Siebfläche zur Verfügung, was einen hohen Durchsatz unterstützt. Gleichzeitig sinkt die Neigung von Grenzkorn, sich in den Sieböffnungen festzusetzen.

Die dadurch begünstigte Partikelbewegung ermöglicht eine kurze Verweildauer in der Siebmaschine. Das schont Siebgut und Siebbeläge und hält gleichzeitig das Materialvolumen innerhalb der Maschine gering.

Deckneigungen, Maschenweiten, Siebbeläge und Schwingparameter stimmen wir auf Produkt, Durchsatz, Kornverteilung und gewünschte Trennschnitte ab. Das erreichbare Siebergebnis hängt unter anderem von Kornform, Feuchtigkeit und einer gleichmäßigen Beschickung ab.

Ausstattungsvarianten

Die Ausstattung der MDS orientiert sich an der jeweiligen Trennaufgabe sowie an den Anforderungen an Einbau, Betrieb und Produktqualität.
